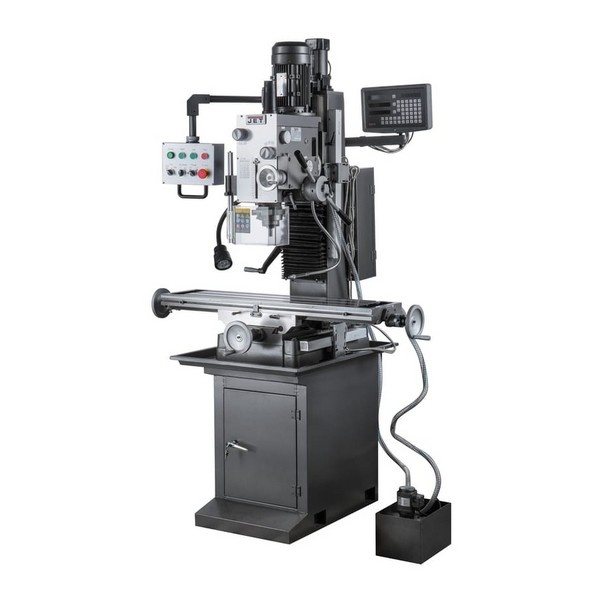

Masina de frezat si gaurit 1.5kW 400V JET JMD-50LPFD

JET JMD-50LPFD Masina de frezat si gaurit cu angrenaj cu avans automat al tijei axului, antrenare motorizata de-a lungul axei Z si afisaj digital - este conceputa pentru utilizare industriala in zonele de reparatii mecanice, achizitii si scule, precum si in atelierele de productie cu productie de produse la scara mica si in serie.

Daca este echipata cu dispozitive de fixare speciale, masina poate fi utilizata in productia pe scara larga si in masa.

JMD-50LPFD este conceput pentru a efectua urmatoarele operatii: frezare, gaurire, alezare, alezaj, stantare, tasare, alezare si tarodare.

Acesta este echipat cu un ax conic ISO30 si are capacitatea de a gauri cu un diametru de pana la 32mm in otel si 45mm in fonta.

Rotatia reversibila a motorului electric asigura rotirea axului in ambele directii si permite efectuarea de operatiuni tehnologice de taiere a filetului.

Masina este echipata cu un motor asincron puternic de 1,5 kW si are o cutie de comutare a vitezei de rotatie a axului.

In functie de materialul care urmeaza sa fie prelucrat si de modurile de prelucrare necesare, este posibila selectarea oricareia dintre cele 12 viteze ale axului in 2 intervale, de la 75 la 1600 rpm si de la 150 la 3200 rpm.

Capul de frezare poate fi inclinat la dreapta/stanga cu ±90 de grade pentru a extinde gama de piese de prelucrat.

Designul masinii are in plus un dispozitiv de indicare digitala (DID) pe toate cele trei axe X, Y, Z, care permite setarea parametrilor de prelucrare necesara, efectuarea referintei sculei si controlul modurilor de functionare a masinii cu o precizie de 5 microni.

Masina este echipata cu avansare automata a axului, are 3 viteze - 0,12, 0,18, 0,25mm/rev.

Prezenta avansului micrometric permite setarea sculei la adancimea necesara in modul manual.

Intinderea maxima a pinionului axului este de 120mm.

Pentru a creste productivitatea si confortul de prelucrare a pieselor de dimensiuni mari, masina este echipata suplimentar cu o actionare mecanizata pe axa Z.

Panoul de comanda are un comutator pentru deplasarea in sus/jos a capului de frezare pe coloana verticala.

JMD-50LPFD este echipat cu o masa de lucru de 1000 x 240mm, care se deplaseaza pe ghidaje tip coada de randunica si poate fi deplasata pe axele X si Y cu 760mm si, respectiv, 190mm.

Masa are trei caneluri in T cu latimea de 14mm pentru fixarea pieselor de lucru cu cleme sau pentru instalarea de menghine si alte dispozitive de fixare.

Optional, masina poate fi echipata cu un alimentator automat, care este instalat in partea stanga a mesei de lucru si permite alimentarea automata de-a lungul axei longitudinale, imbunatatind calitatea suprafetei obtinute si crescand productivitatea productiei de piese.

Dispozitivul are, de asemenea, functia de accelerare a miscarii mesei pentru a reduce timpul de apropiere si retragere a sculei de piesa de prelucrat, pentru o introducere/indepartare convenabila a piesei de prelucrat.

Caracteristici:

Baza din fonta cenusie rezistenta si suport vertical rezistent.

Ghidaje pentru masa de lucru de tip coada de randunica.

Motor asincron puternic de 1,5 kW.

Schimbator de turatie al axului cu angrenaje, cu o gama larga de selectie a turatiei.

Conicitate axa ISO30.

Functia de avansare automata a pinolei axului.

Limitator de adancime de gaurire.

Microalimentare pe axa Z.

Cap de frezare inclinat la stanga, la dreapta +90 grade.

Panou de control central.

Modul de filetare, cu inversare automata.

Sisteme de alimentare cu lichid de racire a zonei de taiere.

Dispozitiv de indicare digitala (DIC) pe 3 axe X, Y, Z.

Actionare mecanizata pe axa Z.

Lampa de iluminare locala.
